案例簡介

一、PLC同步頂升技術核心原理

普朗特液壓同步頂升系統通過?位移/壓力雙閉環控制?2，由PLC控制器實時調節各頂升點流量，實現?±0.5mm同步精度?67。系統采用均載閥過載保護技術，避免多缸作業時的脹缸風險，同時通過重載先降液壓回路，確保帶載下降同步性56。

?技術突破點?：

• 變頻調速與脈寬調制技術自適應負載變化

• 內置位移傳感器保障惡劣環境可靠性

• 32點擴展能力滿足大型結構頂升需求15

二、北京高架橋支座更換實戰案例

1. 項目挑戰

• 需同步頂升8個支撐點（單點400噸載荷）

• 頂升精度要求≤±1mm（實際達±0.5%）

• 作業窗口僅限夜間天窗期

2. 解決方案

mermaidCopy Codegraph TD
A[安裝8臺400噸千斤頂] --> B[位移傳感器校準]
B --> C[PLC系統壓力閉環調試]
C --> D[同步頂升15cm]
D --> E[更換支座墊石]
E --> F[毫米級精度回落]

3. 實施效果

• ?8點同步誤差＜0.5mm?，遠低于行業±2mm標準4

• 單次頂升周期縮短至3小時（傳統工藝需8小時）

• 避免橋面結構開裂風險，延長橋梁使用壽命

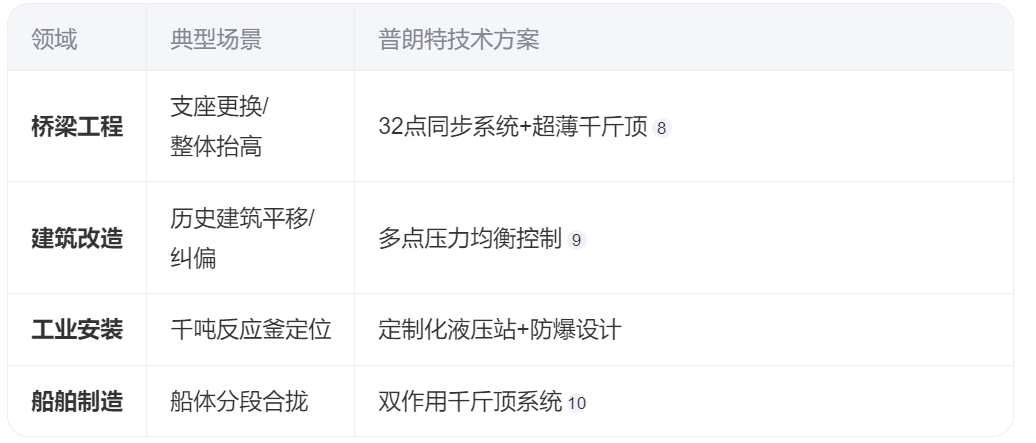

三、行業應用場景與適配方案

四、系統差異化優勢

1. ?智能控制?

• 10英寸觸摸屏實時顯示位移/載荷曲線5

• 自動生成施工報告（含壓力波動預警）

2. ?安全保障?

• 液壓鎖止裝置防止失壓下滑3

• 過載自動切斷油路（臨界值可調）

3. ?高效兼容?

• 支持LX/LXCD系列動力頭快速切換

• 管路全快插接口，30分鐘完成部署
