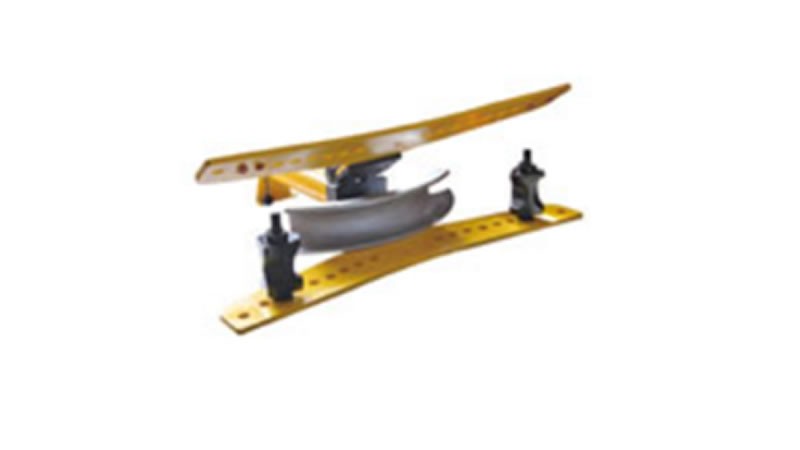

SPB系列分離式液壓彎管機
一、產品核心技術特點
?分體式結構設計?
液壓動力單元與執行機構分離
快速連接接口（拆裝時間＜2分鐘）
模塊化模具系統
?多功能彎曲能力?
適用管徑范圍：Φ10-150mm
彎曲角度：0-180°可調
最小彎曲半徑1.5D
二、核心參數配置
三、材料與工藝標準
?關鍵部件材質?
模具：42CrMo合金鋼（調質處理）
油缸：27SiMn無縫鋼管
機架：Q345B高強度鋼
?性能指標?
彎曲精度±0.5°
模具壽命＞5萬次
液壓系統泄漏量＜0.1ml/min
四、典型應用場景
1. ?管道工程?
石油管道彎曲加工
天然氣管道安裝
2. ?機械制造?
液壓管路成型
設備框架加工
3. ?建筑工程?
鋼結構構件制作
腳手架管件加工
五、操作維護指南
?安全規范?
彎曲前檢查模具匹配度
嚴禁超規格管材加工
雙手啟動安全裝置
?維護保養?
每日檢查液壓油位
每周潤滑導軌
每季度更換液壓油
?配件系統?
可選電動泵站（15L/min）
不同彎曲半徑模具組
管端定位裝置
?技術咨詢?：13871243450（微信同號）
?產品詳情?：www.xinsairui.com/product
-
系統選型表
技術參數：
SPB Series Separate Hydraulic Pipe Bender Selection Table:
型號
Model
規格
size
壓接能力T
Max Output
最大行程mm
Max stroke
壓接范圍mm
Crimp range
模具配置
Allocated mould
SPB2
1/2"-2"
44
250
?21-?60
1/2,3/4,1,11/4,11/2,2"
SPB3
1/2"-3"
59
370
?21-?88.5
1/2,3/4,1,11/4,11/2,2,21/2,3"
SPB4
1/2"-3"
63
410
?21-?108
1/2,3/4,1,11/4,11/2,2,21/2,3,4"
管材壁厚mm
Wall Thickness of Pipe
體積
volume
重量kg
weight
2.75-4.5
73x32x20
48
2.75-4.5
92x40x23
108
2.75-4.5
118x43x25
155
SPB系列液壓彎管機
武漢普朗特液壓SPB系列分離式液壓彎管機采用分體式設計，操作快捷安全，適用于鋼管、精軋鋼管及液壓管彎曲加工，可定制各類規格模具。
